本科的时候,每每做课设,我总会感觉到一种矛盾在内心滋生,即——日益增长的酷炫方案需要 和 不平衡不充分的学科知识发展 之间的矛盾。
表情包-不愿面对
说白了就是:想耍帅,却找不到插兜的正确姿势。别说你不会。
表情包-微笑中透露着疲惫
让我们反观圈内最靓的几位仔:#弗兰克·盖里#背后有CATIA撑腰。
建筑师-弗兰克盖里表情包
扎哈麾下有全球顶尖的参数化BIM团队。
建筑师扎哈·哈迪德
伊东丰雄惯用极小曲面单元空间。
建筑师-伊东丰雄
江一燕有她的无敌美国建筑大师奖
江一燕
而我只有柠檬,还是发霉了的那种。做设计还是要老老实实地排功能定流线,能做方盒子就不做软趴趴的异形。“不要给我整那些有的没的,先打好基础再说!”老师大手一手,扬长而去。而大部分人这”基础“一打,就打到毕业,直至参加工作。
表情包
有时候我们的确要明白老师们的良苦用心,毕竟作为混口饭吃的工具,这些基础也已经足够了。但是老师确实没有告诉你的,是运用这些基础知识,也可以做出狂拽酷炫吊炸天的方案。纯粹看你如何去运用它们。
表情包-啊
因此今天我们要讲的就是如何用一手普通牌打出天胡的故事。

1.场地分析

首先基地在伊朗,大概长这样。





伊朗马什哈德建造工程委员会设计方案-项目分析图
别动歪脑筋了。规规矩矩的基地,最省事的方式就是在限高下做个规规矩矩的盒子
伊朗马什哈德建造工程委员会设计方案-项目分析图
前面一条主路,后面一条次路,那肯定是主入口开在主路上,次入口+地下车库坡道开在次路上。前后再退出两个集散广场完事儿。由于次入口要走车,所以退一个更大一点的广场
伊朗马什哈德建造工程委员会设计方案-建筑场地关系分析
2.功能分区这是一栋为工程师准备的办公大楼,因此建筑的功能很简单:主要包括办理事务的大厅,一个剧场,一个咖啡厅/餐厅,剩下的就是办公空间了。依照我们的基础知识,那肯定是负责公共功能的大空间往下放,办公空间往上放呀~
伊朗马什哈德建造工程委员会设计方案-空间分析

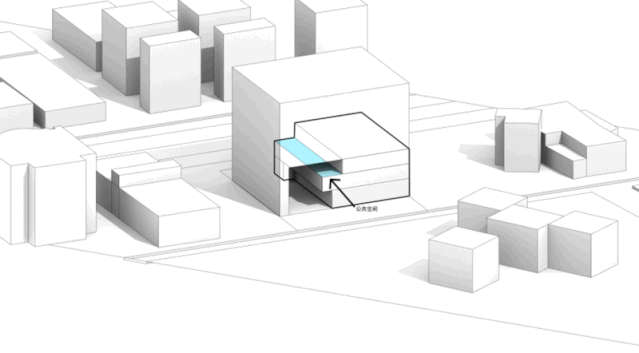

3.底层架空前后各有一条城市道路,便会存在如何将两边的人流串联起来的问题。怎么办?其实很简单,底层架空不就行了?但是问题是,how to 架空?
第一种方式:中间架空
伊朗马什哈德建造工程委员会设计方案-项目分析图
NO,NO,NO,我们刚刚说了,底下不论是大厅还是剧院,都是大空间,中间架空则会使得两边的空间都过小,PASS。第二种方式:南面架空
伊朗马什哈德建造工程委员会设计方案-项目分析图
从小老师给我们灌输的就是重要空间要注重朝向,功能放在北面似乎采光不太好。PASS第三种方式:北面架空
伊朗马什哈德建造工程委员会设计方案-项目分析图
解决了空间采光和空间体量问题,Perfect!
伊朗马什哈德建造工程委员会设计方案-项目分析图
4.功能细调根据不同功能的具体面积要求,将功能进行进一步调整。中间层的剧院突出,这样三层的餐饮区不就多了一个室外餐饮区?同时也给主入口增加了进深感。easy folks~
伊朗马什哈德建造工程委员会设计方案-项目分析图

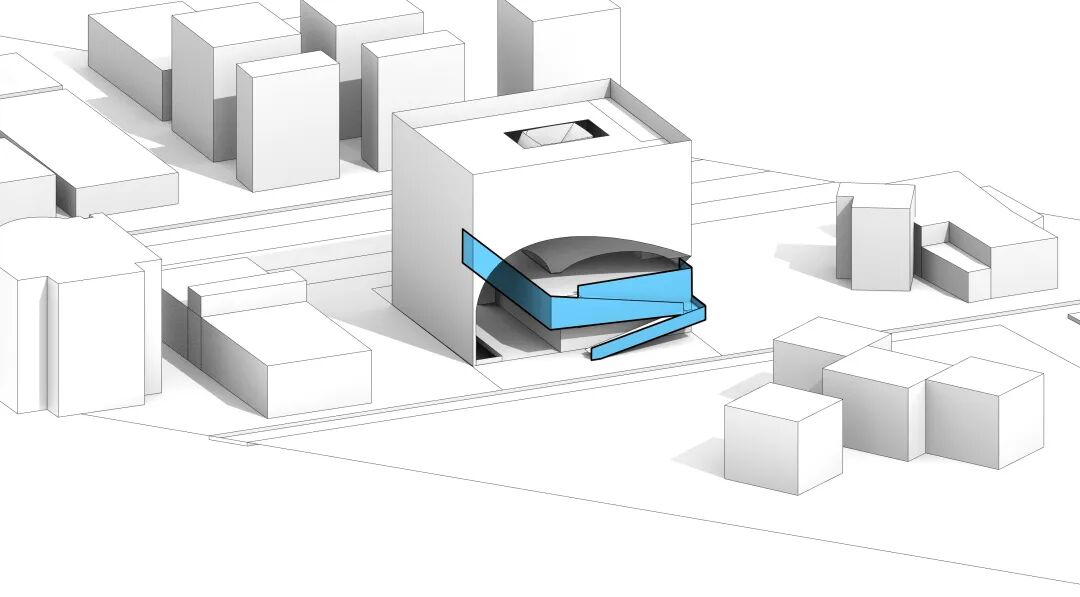

再加个楼梯,连接三层和一层的室外空间。具体楼梯形式有很多种,而我们当然是选择最省室外空间的那种啦~也就是贴着建筑的边做。
5.解决采光建筑进深太大,架空空间采光不好怎么办?挖庭院啊!
伊朗马什哈德建造工程委员会设计方案-项目分析图

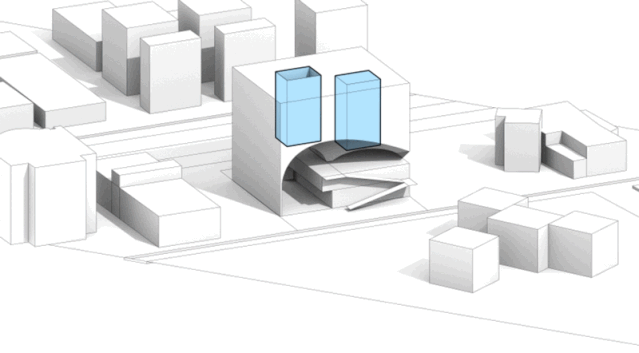

办公空间采光也不咋地诶,挖中庭啊!
伊朗马什哈德建造工程委员会设计方案-项目分析图
至此,这个建筑的基本空间逻辑就被我们收拾出来了。简单的功能分区+架空+中庭+庭院+室外楼梯,就这么几个常见玩意儿,你敢说超纲了吗?但是很明显,虽然都有鼻子有脸的,但是高手的画和你的画从来就不是一回事。
伊朗马什哈德建造工程委员会设计方案-项目分析图
然而,想提升Bigger,并不需要用到什么晦涩难懂的技巧。你只需要翻开历史书,先从一个拱券开始。(what……?)6.加入拱券历史文脉场所精神这样的假大空的话我们也是会说的。只不过今天来玩一次真的,就是把伊朗当地传统的拱券元素加入进去。
伊朗建筑拱圈
拱券晓得吧,就是历史书上那个弯弯的,对对就是那玩意儿。
伊朗马什哈德建造工程委员会设计方案-项目分析图
可是看起来依然很普通啊,毫无气势可言。要不……一点?
伊朗马什哈德建造工程委员会设计方案-项目分析图
不行不行,这样作为沿街立面气派是气派了,可是内部空间就被浪费了许多。既要节省空间又要立面气派……怎么办?重点来了宝贝儿们!(敲黑板),答案就是四个字:表里不一!
伊朗马什哈德建造工程委员会设计方案-项目分析图

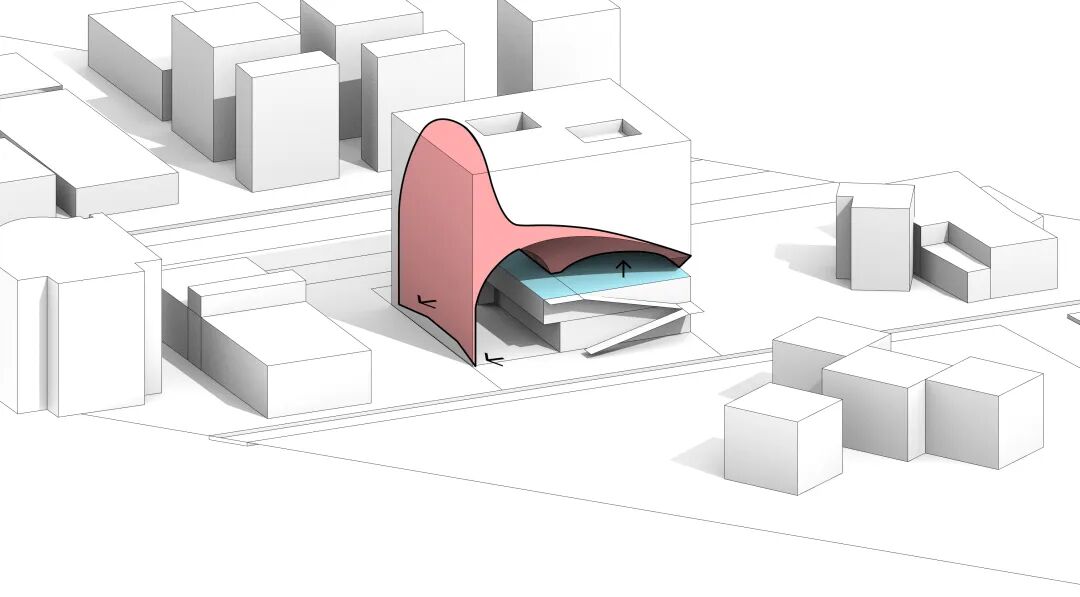

中间该低的低,两边该高的高,简单的筒形拱转眼就变成了类似双曲面马鞍形的壳体。这样的手法虽然酷炫,但是课本上其实早就教过大家了。例如中世纪的透视门
中世纪的透视门
中世纪的透视门
(还真是……)事实上,只要保证内部的空间符合人的尺度,外立面你可以随意造作……
伊朗马什哈德建造工程委员会设计方案-项目分析图-3
为了进一步扩大外立面的洞口,建筑师又在三层的餐厅外再挖了一个券洞,更是增加了室外的餐饮空间。
伊朗马什哈德建造工程委员会设计方案-项目分析图-3

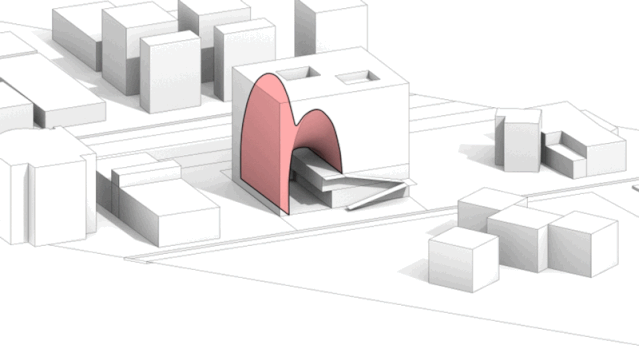

左侧墙体的两端进行收分,券洞的体量被放大到了极致,气派到了极致好了好了,差不多够了,接下来就是收拾内部空间了。7.庭院合一为了照顾室内和室外的采光,要分别扣庭院和中庭两个洞,这好端端的一块楼板就被扣成了稀巴烂,浪费了不少使用面积。怎么办呢?俗话说的好,团结就是力量,这里秘诀就是(中庭)(院子)合一!
伊朗马什哈德建造工程委员会设计方案-项目分析动图
里面一圈给室外空间采光,外面一圈给室内空间采光,岂不美哉?不美不美,还差一点。既然庭院是为了采光,当然要抬头45°仰望天空迎向光线来的方向呀!
伊朗马什哈德建造工程委员会设计方案-项目分析动图
没错,谁说庭院就一定是直的了?还可以是斜的。同时还助于结合当地的风向,形成穿堂风,对散热极有帮助。(woc)
伊朗马什哈德建造工程委员会设计方案-项目分析图
既然庭院不一定是直的,那么谁说庭院的两个截面也必须都是一样的呢?因此建筑师果断把庭院里面一圈的下截面改成了圆形。(woc…)圆咕隆咚的截面跟下面的拱券空间更搭。同时不同的截面保证了庭院与中庭之间的距离不断变化,更加有助于冷热空气的交换,没错,就是上次说的文丘里效应!
伊朗马什哈德建造工程委员会设计方案-项目分析图-
庭院还是庭院,中庭还是中庭,通道还是通道,但是三者结合就产生了一种1+1+1>3的效果,这波操作,小伙伴们学会了吗?8.细节设计这个奇特的空间雕刻出来以后,就要放上楼板了。并对其进行切割
伊朗马什哈德建造工程委员会设计方案-项目分析图-
切割完事儿以后,新鲜出炉的楼板就可以端上来啦。
伊朗马什哈德建造工程委员会设计方案-项目分析图-
才放上第一层,就陡然想起老师曾经用曲面墙体与楼板相交处的空间利用率低来扼杀了我无数的ideas。站着不好用,那就坐着呗!建筑师在这里巧妙地设置了弧形台阶让人坐着,誓要作为集交流,休闲,摸鱼为一体的公共空间。
伊朗马什哈德建造工程委员会设计方案-项目分析图-
最后端上其他的几层楼板。
伊朗马什哈德建造工程委员会设计方案-项目分析图
上面的楼板收拾完了,就是下面的了。为了满足地下负一层(作为等候大厅)的采光和视线问题,建筑师果断给它挖了两个室外庭院和一个中庭。并附带一个螺旋楼梯。(买三送一噢亲~)
伊朗马什哈德建造工程委员会设计方案-项目分析动图
对了!交通核不能忘了!由于中间的拱形结构会向左右两边施加侧推力,因此在建筑左侧则需要插入一个钢筋混凝土交通核来抵挡。右边的侧推力则由建筑主体来抵挡,另外一个交通核+卫生间因此可以布置在角落。
伊朗马什哈德建造工程委员会设计方案-项目分析图
9.立面塑造最后的最后,将室外楼梯的栏板二层建筑的墙体合为一体,以增强其雕塑感
并在外立面贴上了密密麻麻的表皮。为什么要贴那么密?当然是防晒啊,伊朗可是典型的沙漠气候!
伊朗马什哈德建造工程委员会设计方案-项目分析图
介就是NEXTOFFICE做的伊朗马什哈德建造工程委员会设计方案。一个看似酷炫,其实都是用基础知识+生活常识推导而成的方案~为了方便大家一键保存,依然做成全过程动图:
伊朗马什哈德建造工程委员会设计方案-项目分析动图
以及一些图纸
伊朗马什哈德建造工程委员会设计方案-项目效果图 伊朗马什哈德建造工程委员会设计方案-项目效果图 伊朗马什哈德建造工程委员会设计方案-项目效果图 伊朗马什哈德建造工程委员会设计方案-项目效果图 伊朗马什哈德建造工程委员会设计方案-项目效果图
下面是中间空间的一些模型
内部空间模型 内部空间模型
接下来是分析图技术图纸
伊朗马什哈德建造工程委员会设计方案-项目分析图 伊朗马什哈德建造工程委员会设计方案-项目分析图 伊朗马什哈德建造工程委员会设计方案-项目分析图 伊朗马什哈德建造工程委员会设计方案-平面图
伊朗马什哈德建造工程委员会设计方案-平面图 伊朗马什哈德建造工程委员会设计方案-平面图 伊朗马什哈德建造工程委员会设计方案-平面图 伊朗马什哈德建造工程委员会设计方案-平面图 伊朗马什哈德建造工程委员会设计方案-平面图
(学会了就可以跟老师去对线了)噢至于你说曲面结构问题怎么办?那当然是交给结构师宝宝去解决啦~关我们建筑师宝宝啥事儿?(隔壁结构师要打人了!)
常言道,师傅领进门,修行在个人。解决问题的工具还是那些工具,解决不了问题就不能怪老师傅,只能怪你不懂得去磨练使用你的工具。与其绞尽脑汁去模仿某些大师们一鸣惊人,逆天改命,突破常规的设计手法,还不如踏踏实实想着如何用手头现有的工具做出既符合常识,又别出心裁的方案。毕竟你们的脑瓜子,才是你们最实用的工具~
